Egyedi bútor felmérése: milyen méretekre és fotókra van szükség?
Röviden: mérd meg a helyiség teljes szélességét és magasságát több ponton, rögzítsd minden nyílászáró, konnektor, víz- és egyéb kiállás helyét két biztos referenciától, majd készíts áttekintő és részletfotókat. A méreteket milliméterben, egyértelmű felirattal add meg.
Miért nem elég egy szélesség és egy magasság?
A falak, a padló és a mennyezet ritkán teljesen párhuzamosak. Egy beépített bútor esetén már néhány milliméter eltérés is számíthat, különösen két fal közé építésnél vagy mennyezetig érő kialakításnál. Ezért ugyanazt a távolságot több helyen is meg kell mérni.
A saját mérés tervezési alap. A végleges gyártási méreteket helyszíni felméréssel és műszaki egyeztetéssel kell ellenőrizni.
Mire lesz szükséged?
Mérőeszközök
Legalább 5 méteres mérőszalag, lehetőleg lézeres távolságmérő, vízmérték és egy egyenes léc.
Rögzítés
Telefon vagy fényképezőgép, papír és ceruza, illetve a GardróbTrend fotójelölője és 2D rajzolója.

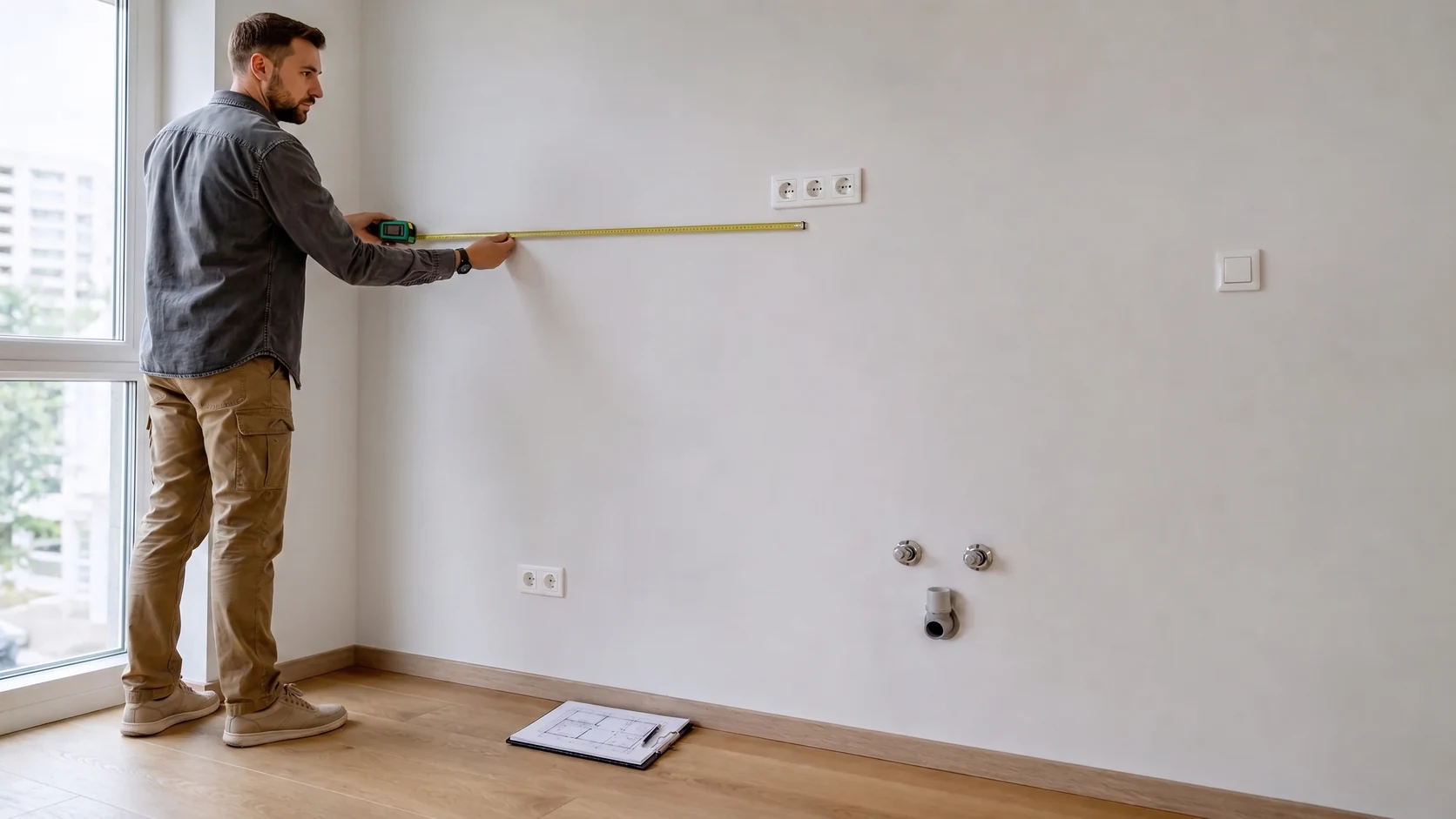

A helyiség felmérése lépésről lépésre
- Készíts áttekintő fotókat még mérés előtt. Fotózd le szemből a teljes falat, majd a helyiség két sarkából is.
- Rajzolj egyszerű alaprajzi vázlatot. Jelöld a falakat, ajtókat, ablakokat és azt, melyik falra kerülne a bútor.
- Mérd meg a teljes falszélességet legalább három magasságban. A padló közelében, körülbelül középmagasságban és a mennyezet alatt.
- Mérd meg a belmagasságot több ponton. Különösen a bútor két szélén és középen.
- Rögzítsd a nyílászárókat. Szélesség, magasság, faltól való távolság, párkánymagasság és nyitási irány is szükséges lehet.
- Mérd be a műszaki kiállásokat. Konnektorok, kapcsolók, víz, lefolyó, gáz, elszívó és fűtési elemek helyét is.
- Jelöld az akadályokat. Csövek, radiátorok, oszlopok, szegélylécek, ferde falak és kiugrások mind befolyásolhatják a bútort.

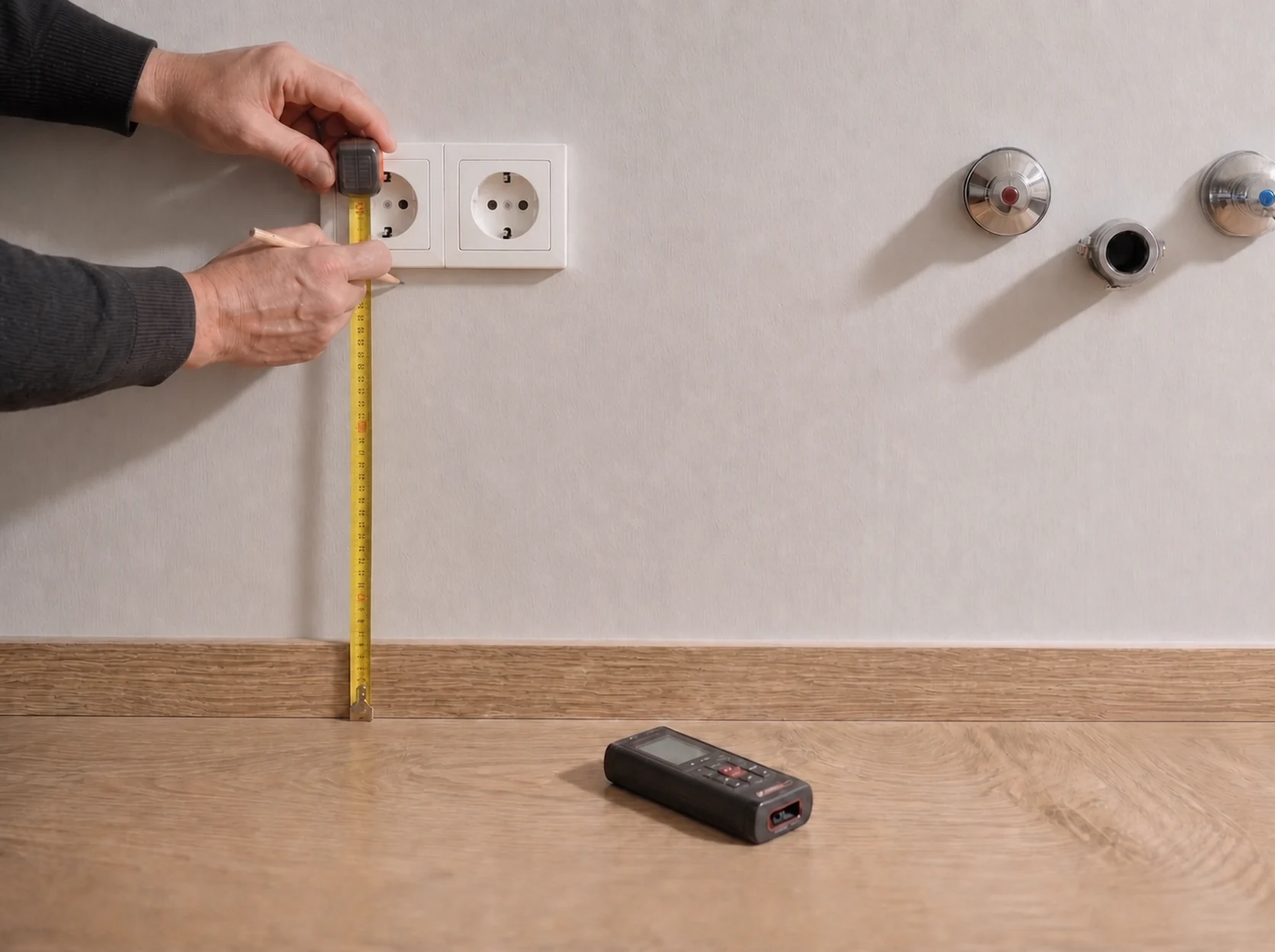

Kétirányú bemérés
Ne csak a magasságot mérd meg
Minden konnektor és kiállás középpontját mérd meg a kész padlótól, valamint egy biztos oldalfaltól is. Így a tervező függőlegesen és vízszintesen egyaránt pontosan el tudja helyezni.
Mit kell feltétlenül felírni?
- A fal teljes szélessége alul, középen és felül.
- A belmagasság bal oldalon, középen és jobb oldalon.
- A szomszédos falak hossza és a sarkok iránya.
- Ajtók és ablakok mérete, helye, párkánya és nyitási iránya.
- Konnektorok és kapcsolók középpontjának X és Y helyzete.
- Víz-, lefolyó-, gáz- és elszívócsatlakozások pontos helye és átmérője.
- Radiátorok, csövek, szegélylécek, gerendák és egyéb kiálló elemek.
- A kész padlószint, illetve hogy várható-e még burkolás vagy más rétegrend.

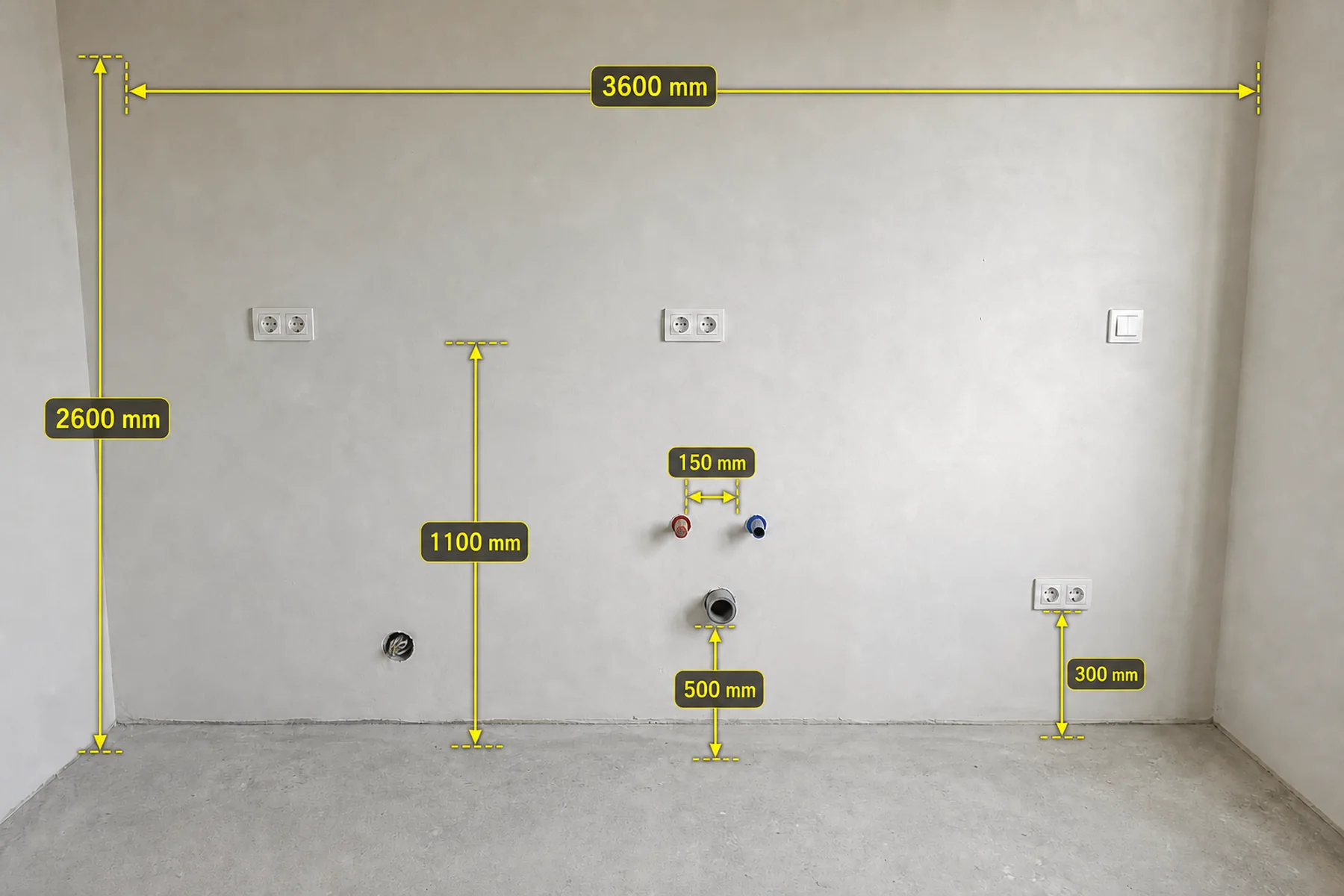

A méret akkor érthető, ha látszik, pontosan mire vonatkozik
A fotóra helyezett mérővonal megmutatja a mérés kezdő- és végpontját. Ez sok félreértést megelőz, különösen a kiállások és akadályok esetén.
Milyen fotókat készíts?
Ne csak részletképeket készíts. A tervezőnek először a teljes helyiséget kell megértenie, utána következhetnek a műszaki részletek.
Teljes fal szemből
A padló és a mennyezet is legyen rajta.
Két saroknézet
Mutassa meg a falak és nyílászárók kapcsolatát.
Kiállások közelről
Konnektor, víz, lefolyó és elszívó külön is látszódjon.
Eltérések és hibák
Ferde fal, cső, sérülés vagy akadály kapjon saját fotót.
A fotó mellé készíts 2D vázlatot
A fénykép térbeli összefüggést mutat, a vázlat pedig egyértelművé teszi a méreteket. Egy felülnézet és az érintett fal elölnézete általában sokkal többet mond, mint tíz különálló szám.
A leggyakoribb felmérési hibák
- Csak egyetlen helyen mérik meg a falat vagy a belmagasságot.
- Nem derül ki, hogy a megadott méret külső élre, középpontra vagy nyílásra vonatkozik.
- A konnektor magassága megvan, de az oldalfaltól mért távolsága hiányzik.
- A fotó túl közeli, ezért nem látható rajta a helyiség összefüggése.
- Centiméter és milliméter keveredik ugyanazon a rajzon.
- A mérés még burkolás vagy padlócsere előtt készül, de ezt nem jelölik.
- Az ajtó, ablak vagy gép nyitási iránya lemarad.
Gyors ellenőrzőlista elküldés előtt
- Van teljes falat mutató áttekintő fotó.
- A szélesség és magasság legalább három ponton szerepel.
- Minden adat milliméterben van megadva.
- A nyílászárók helye és nyitási iránya látható.
- A kiállások két biztos referenciától be vannak mérve.
- Az akadályok külön fotón és a vázlaton is szerepelnek.
- Jelezve van, ha még változik a padló, burkolat vagy gépkiállás.
Mikor szükséges mindenképpen szakember?
Mennyezetig érő beépítésnél, ferde vagy íves falaknál, több falat összekötő konyhánál, rejtett gépészetnél és gyártásba kerülő végleges méreteknél szakmai helyszíni felmérés szükséges. Az otthon elkészített anyag célja az előkészítés: segítségével gyorsabban és pontosabban lehet egyeztetni.
Gyakori kérdések
Centiméterben vagy milliméterben mérjek?
Lehetőleg minden méretet milliméterben adj meg. Így nem kell különböző mértékegységeket értelmezni, és kisebb az átváltási hiba esélye.
Elég a lézeres távolságmérő?
A nagy távolságokhoz kiváló, de a kisebb részleteket, kiállásokat és élközeli méreteket mérőszalaggal is érdemes ellenőrizni.
Mobiltelefonnal is elkészíthető a felmérési anyag?
Igen. Közvetlenül fotózhatsz, a képekre mérővonalakat tehetsz, majd 2D vázlatot és megjegyzéseket csatolhatsz ugyanahhoz a projekthez.
Kiváltja ez a végleges helyszíni felmérést?
Nem. Az önálló felmérés az igények, a helyszín és az ajánlat előkészítését segíti. A gyártási méreteket a végleges megrendelés előtt helyszínen ellenőrizni kell.
