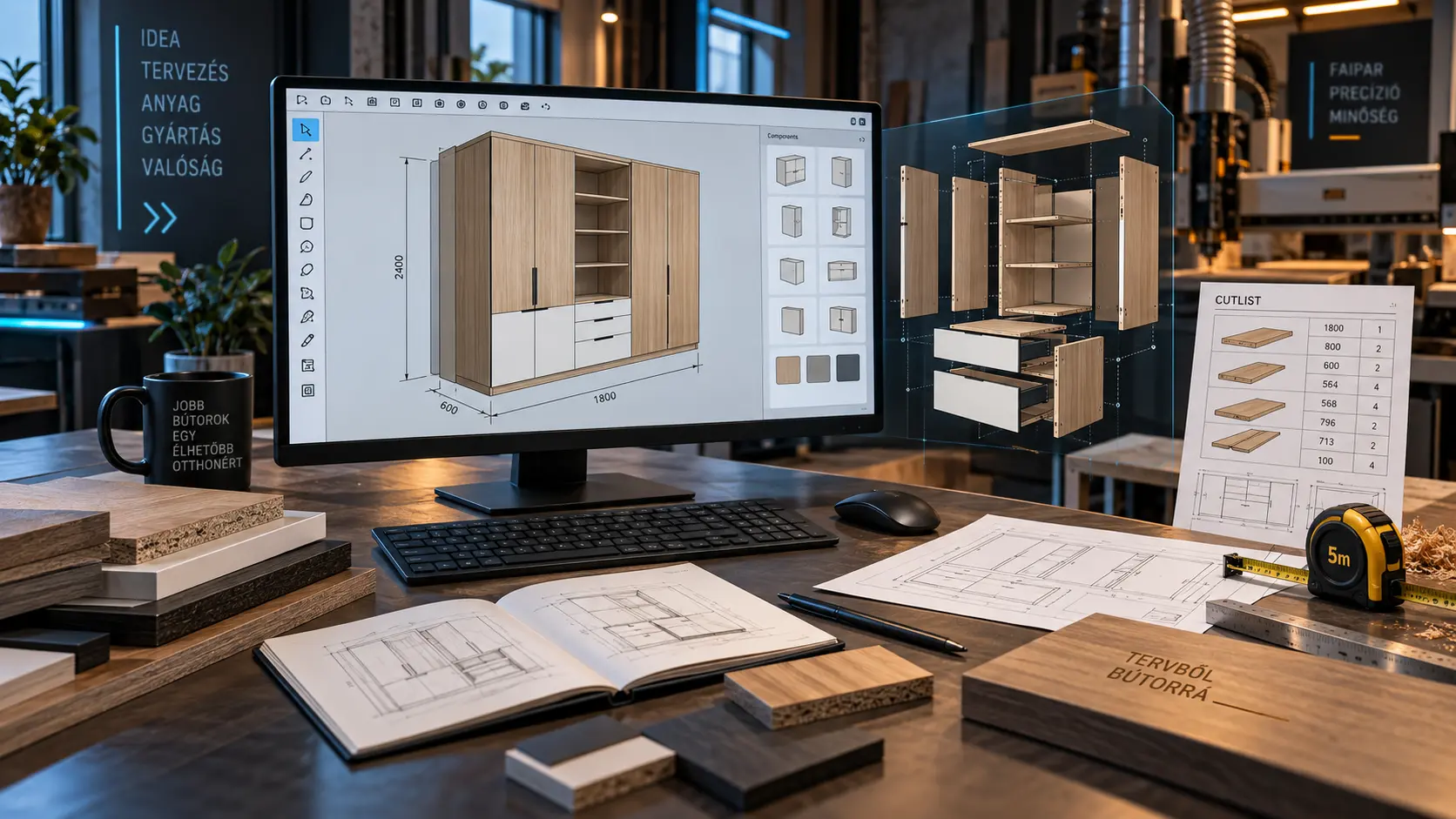

SketchUp a bútortervezésben – a 3D modelltől a gyártás-előkészítésig
Röviden: a SketchUp egy asztalos számára jóval több lehet egyszerű 3D rajzolóprogramnál. Ha a bútormodell jól felépített, a geometria nemcsak látványt ad: méretek, alkatrészek, anyagok és további gyártási adatok alapja is lehet. A kulcs nem pusztán a rajzolás, hanem a modell mögötti rendszer.
3D tervezés
A helyiség, a korpuszok, frontok és részletek térben, valós méretekkel építhetők fel.
Bővíthető rendszer
Bővítményekkel és saját automatizmusokkal a modellezés az adott műhely munkamódszeréhez alakítható.
Gyártási adatok
A modellből megfelelő struktúra mellett alkatrész-, anyag- és más továbbfeldolgozható adatok nyerhetők ki.
Miért szerethető a SketchUp asztalosként?
A SketchUp egyik nagy előnye, hogy a térbeli gondolkodáshoz közel álló módon lehet vele modellezni. Egy korpusz, egy munkalap, egy fal vagy egy teljes konyha gyorsan felépíthető, körbejárható és módosítható. Ez különösen jól illik az egyedi bútorgyártáshoz, ahol szinte minden munka más méretű helyiséghez, eltérő igényhez és új műszaki helyzethez igazodik.
Asztalosként azonban számomra nem az a legérdekesebb kérdés, hogy lehet-e szép 3D képet készíteni. Sokkal fontosabb az, hogy a modell mennyire használható tovább.
A jó bútormodell nem attól jó, hogy látványos, hanem attól, hogy a benne lévő geometria és adatok a tervezés következő lépéseiben is használhatók.
Rajz vagy modell? Nem ugyanaz
Egy bútor SketchUpban nagyon gyorsan „lerajzolható”. Ettől azonban még nem biztos, hogy később jól módosítható, mérhető vagy automatizálható. A bútortervezésnél ezért érdemes már az első vonalaktól modellben gondolkodni.
Ez azt jelenti, hogy a szerkezet logikus egységekre bomlik: külön kezeljük például a korpuszt, oldallapokat, tetőt, fenéklapot, polcokat, frontokat, fiókokat, takarókat vagy munkalapot. A visszatérő elemekből komponensek készülhetnek, az egyes részek pedig beszédes nevet és következetes struktúrát kapnak.
- a bútor részei ne „összeragadt” nyers geometriaként éljenek a modellben;
- az ismétlődő elemek legyenek újra felhasználhatók;
- egyértelmű legyen, mi korpusz, mi front, mi polc és mi vasalat;
- a méretek és tengelyirányok következetesen értelmezhetők legyenek;
- a modell később bővítmények vagy saját eszközök számára is feldolgozható maradjon.
Komponensek: az egyik legfontosabb alap
A komponens a SketchUp egyik legerősebb eszköze, ha ismétlődő vagy strukturált elemekkel dolgozunk. Egy komponensnek van definíciója, és ebből több példány is elhelyezhető a modellben. Ez egy bútornál rögtön értelmet nyer: ugyanaz a fogantyú, polctartó, korpusztípus vagy más ismétlődő elem több helyen is használható.
Ha egy műhelyben kialakul egy saját komponenskönyvtár, a tervezés jelentősen gyorsulhat. A cél azonban nem az, hogy mindenáron mindent komponenssé alakítsunk, hanem az, hogy a modell szerkezete következetes legyen és igazodjon ahhoz, mire akarjuk később használni.
Tag-ek, jelenetek és anyagok: átláthatóság nagyobb modelleknél
Egy teljes konyha vagy több helyiségből álló projekt hamar összetetté válhat. Ilyenkor fontos, hogy a modell különböző részei ki- és bekapcsolhatók, nézetekbe rendezhetők és egyértelműen azonosíthatók legyenek.
A Tag-ekkel logikai csoportok láthatósága kezelhető, a Scenes segítségével pedig rögzíthetők különböző kameranézetek és bemutatási állapotok. Ez nemcsak az ügyfélnek készülő prezentációnál hasznos: a műhelyben is gyorsan előhívható például egy szerkezeti, front nélküli, méretezési vagy szerelési nézet.
Egy módosítás ne jelentsen újrarajzolást
Az egyedi bútorgyártásban szinte biztos, hogy változik valami. Más lesz a falméret, nagyobb hűtő kerül a tervbe, változik a frontkiosztás vagy az ügyfél még egy fiókot szeretne. A kérdés az, hogy ilyenkor mennyi mindent kell kézzel újraépíteni.
Itt kezd igazán fontossá válni a parametrikus gondolkodás. Nem feltétlenül egyetlen technológiáról van szó, hanem arról, hogy a bútor elemei között tudatos kapcsolatok legyenek. Ha változik egy alapméret, a rendszer lehetőség szerint vezesse végig ezt a változást a kapcsolódó elemeken is.
A parametrikus gondolkodás célja nem az, hogy a tervező ne döntsön. Éppen ellenkezőleg: a tervező előre meghatározza, milyen szabályok szerint viselkedjen a modell egy módosításkor.
Mire jók a SketchUp-bővítmények egy asztalosnak?
A SketchUp önmagában általános 3D modellező. Éppen ettől rugalmas, de egy asztalosipari munkafolyamat számos speciális feladatot tartalmaz, amely nincs minden műhelyben ugyanúgy jelen. Ezt a rést töltik ki a bővítmények.
A bővítmény egy adott feladatot automatizálhat vagy új funkcióval egészítheti ki a SketchUpot. Ilyen lehet például a bútorparaméterek kezelése, alkatrészadatok kigyűjtése, felületek számítása, ismétlődő modellezési műveletek gyorsítása vagy egy külső webes rendszerrel történő adatcsere.
A saját munkámban is innen indult a pluginfejlesztés. Asztalosként ugyanazokkal az ismétlődő problémákkal találkoztam újra és újra. Ha egy műveletet rendszeresen ugyanúgy végzek el, érdemes megvizsgálni, hogy szabállyá alakítható-e, és automatizálható-e.
Nem egyetlen „bútoros SketchUp” létezik
Két asztalos műhely munkafolyamata jelentősen eltérhet. Más rendszerben kezelik az anyagokat, más élzárási szabályokat használnak, eltérő vasalatokkal dolgoznak, és más gépekhez készítenek adatot. Ezért a bővíthetőség különösen értékes: a SketchUp köré olyan eszközkészlet építhető, amely a konkrét feladathoz igazodik.
Mit lehet kinyerni egy jól felépített bútormodellből?
Ha a modell csak látványként készült, abból korlátozott mennyiségű megbízható gyártási adat nyerhető ki. Ha viszont már a modellezéskor következetesen kezeljük az alkatrészeket és azok tulajdonságait, a 3D geometria egyre több további folyamat alapjává válhat.
A 3D modelltől a szabászlistáig
Az asztalosipari automatizálás egyik legkézenfekvőbb pontja az alkatrészlista. Ha a modellben egy oldallap valóban külön alkatrész, ismert a mérete, anyaga és szerepe, akkor ezek az adatok feldolgozhatók.
Innen azonban fontos különbséget tenni: egy automatikusan kigyűjtött lista még nem feltétlenül gyártásra kész szabászlista. Ellenőrizni kell többek között a szálirányt, az élzárást, az alkatrészazonosítást, a technológiai ráhagyásokat és az adott műhely szabályait.
A jó automatizálás nem kihagyja ezeket a szakmai döntéseket, hanem megpróbálja a már ismert szabályokat következetesen alkalmazni.
Árazás: a geometria pénzügyi adattá válhat
Ha ismert egy alkatrész mérete, anyaga és darabszáma, abból már számítható felület vagy anyagszükséglet. Ha ehhez megfelelő egységárakat kapcsolunk, ugyanaz a modell egy előzetes kalkuláció alapja is lehet.
Ez azonban ugyanazt az alapelvet követi, mint más műszaki számítások: a program csak abból tud pontosan számolni, amit a rendszerben helyesen definiáltunk. Egy modell önmagában nem tudja, hogy egy adott beszállítónál mennyibe kerül ma egy bútorlap, vasalat vagy speciális front. Az árhoz megfelelő, karbantartott árforrás vagy felhasználói egységár szükséges.
SketchUp és látványtervezés
A gyártási logika mellett a SketchUp erős kommunikációs eszköz is. Egy ügyfél számára sokkal könnyebb megérteni egy térbeli modellt, mint kizárólag alaprajzokat és méretsorokat. A különböző nézetekkel megmutatható a bútor aránya, elhelyezése, frontkiosztása és kapcsolata a helyiséggel.
Ha fotórealisztikus megjelenésre van szükség, a SketchUp-modell továbbvihető renderelő vagy valós idejű vizualizációs környezetbe. A saját munkámban például a SketchUpban felépített modell adja a geometriai alapot, míg a fotórealisztikus megjelenítés külön vizualizációs lépés.
A látványterv és a gyártási modell nem ugyanaz a feladat. Egy kép lehet gyönyörű úgy is, hogy nincs mögötte gyártható szerkezet, és egy kiváló gyártási modellnek sem feltétlenül kell fotórealisztikusnak lennie.
Eljuthatunk a CNC-ig?
Igen – megfelelően felépített modellel és a szükséges gyártás-előkészítő eszközökkel a SketchUpból egészen a CNC számára használható adatokig el lehet jutni.
A saját fejlesztéseimnél erre jó példa a CutListTools Estimator PRO. A SketchUp-modellből származó alkatrészadatok egy kapcsolódó gyártás-előkészítő folyamatba kerülhetnek, ahol az alkatrész- és furatinformációk feldolgozása, a CNC Nesting és a DXF-export is a munkafolyamat része lehet.
Az Estimator PRO célja éppen az, hogy csökkentse a kézi adatkinyerést a SketchUp-terv és a gyártás között: a rendszer furat- és vasalatinformációkat kezel, CNC-re előkészített DXF-exportot készít szálirány-kezeléssel, és a kalkulációban a vágási úthossz, a négyzetméter és a darabszám is felhasználható.
A SketchUp-modell tehát lehet a gyártási lánc kiindulópontja, de a CNC-hez szükséges technológiai előkészítést külön, erre kialakított rendszernek kell elvégeznie. A 3D geometria, az alkatrészadatok, a furatok és a gyártási szabályok együtt teszik lehetővé, hogy a tervből gép számára értelmezhető adat készüljön.
Hol jön be az AI?
Az AI a SketchUp körüli munkafolyamatban több ponton is hasznos lehet. Segíthet kódírásban és pluginfejlesztésben, értelmezheti a felhasználói szándékot, adatokat rendezhet, felismerheti, milyen műveletre van szükség, vagy segíthet egy összetett folyamat következő lépésének meghatározásában.
A legérdekesebb irány számomra nem az, hogy az AI mindent „helyettünk rajzoljon meg”, hanem hogy összekapcsolja a már meglévő, megbízható eszközöket. Felismeri, mit szeretnénk, előkészíti az adatot, meghívja a megfelelő modult, majd segít értelmezni az eredményt.
Az AI-nál sokszor nem a képességet kell korlátozni, hanem a bizonytalanságot kell menedzselni. Műszaki folyamatban a hiányzó adatot jobb felismerni és pontosítani, mint valószínű feltételezéssel továbbvinni a számítást.
Erről külön cikkben is írtam: Az AI már látja a szobát. Meddig vihető el a bútortervezés automatizálása?
Saját fejlesztések
Saját bővítmények: amikor a műhely problémája fejlesztési feladattá válik
A SketchUp számomra azért is érdekes platform, mert nem vagyok kizárólag felhasználója. A napi asztalosmunka során felmerülő problémákból több saját SketchUp-bővítmény és kapcsolódó webes eszköz is született.
Ezek mögött általában nem az a gondolat áll, hogy „kellene még egy plugin”, hanem egy konkrét ismétlődő feladat: hogyan lehet ugyanazt gyorsabban, következetesebben és kevesebb kézi adatátadással megoldani. A fejlesztés így közvetlenül visszacsatol a műhelymunkába.
Ha egy műveletet rendszeresen ugyanúgy végzek el, érdemes megvizsgálni, hogy szabállyá alakítható-e és automatizálható-e.
A plugin- és webes fejlesztéseket külön szakmai oldalon, a CutListTools rendszerében kezelem. A GardróbTrend oldalon ezzel szemben azt szeretném megmutatni, hogyan kapcsolódik mindez a valódi bútortervezési és kivitelezési folyamathoz.
Mire nem érdemes használni a SketchUpot önmagában?
A SketchUp rugalmassága nagy előny, de könnyű túl sokat is várni tőle. Egy 3D modell önmagában még nem old meg automatikusan minden tervezési és gyártási feladatot.
- egy szép modell nem feltétlenül gyártható modell;
- egy automatikusan kigyűjtött alkatrészlista nem feltétlenül kész szabászlista;
- a render nem helyettesíti a szerkezeti ellenőrzést;
- a CNC-hez technológiai előkészítés és CAM-logika szükséges;
- a bővítmény sem tud helyes eredményt adni, ha a modell felépítése vagy a bemeneti adat hibás.
Hogyan nézhet ki egy modern SketchUp-alapú bútoros munkafolyamat?
Felmérés
Helyiségméretek, kiállások, nyílászárók és műszaki adottságok rögzítése.
3D modell
A helyiség és a bútor felépítése logikus, szerkeszthető struktúrában.
Egyeztetés
Elrendezés, méretek, frontok, anyagok és működés ellenőrzése.
Adatkinyerés
Alkatrészek, mennyiségek, anyagok és más feldolgozható adatok előállítása.
Gyártás-előkészítés
Szabászati, vasalat- és szükség esetén CAM/CNC-adatok előkészítése.
Kivitelezés
A digitális tervből ellenőrzött, legyártható és összeszerelhető bútor készül.
Kinek lehet jó választás a SketchUp a bútoriparban?
Különösen jó eszköz lehet annak az asztalosnak vagy bútortervezőnek, aki maga szeretné kialakítani a saját digitális munkafolyamatát. Könnyen el lehet vele indulni egyszerű 3D modellezéssel, miközben később bővítményekkel, komponenskönyvtárral, automatizálással és külső rendszerekkel sokkal tovább vihető.
Nem szükséges az első napon komplett gyártási rendszert építeni. Már az is komoly előrelépés, ha egy modell következetes, jól szerkeszthető és az ügyféllel való egyeztetés során egyértelmű. A következő szint lehet az alkatrészlista, utána az árazás, a vasalatkezelés vagy más automatizmus. A rendszer fokozatosan nőhet együtt a műhellyel.
Gyakori kérdések
Elég a SketchUp professzionális bútortervezéshez?
A SketchUp nagyon erős 3D modellezési alap lehet, de a professzionális munkafolyamat attól függ, mire van szükség. Dokumentációhoz, kalkulációhoz, szabászathoz vagy CNC-előkészítéshez további beállítások, bővítmények vagy kapcsolódó rendszerek is szükségesek lehetnek.
Miért fontosak a komponensek bútortervezésnél?
Mert különálló, újra felhasználható és azonosítható egységeket adnak. Ez segíti a modell szerkeszthetőségét, az ismétlődő elemek kezelését és a későbbi adatfeldolgozást.
Készíthető SketchUp-modellből szabászlista?
Igen. Megfelelően felépített SketchUp-modellből bővítménnyel közvetlenül olyan szabászlista készíthető, amely nemcsak az alkatrészek méretét és darabszámát kezeli, hanem a hossz- és szélességméret meghatározásánál többféle szabályt is figyelembe vehet. A saját CutListTools bővítményem például az élzárási információkat is felhasználja: ha egy alkatrészen csak egy él van élzárva, azt az irányt hosszméretként értelmezi.
A SketchUpból exportált CSV-adatok a kapcsolódó webes alkalmazásokban tovább is feldolgozhatók, ahol szükség esetén egy kattintással felcserélhető a hossz- és szélességméret. Így az élzárás, a szálirány és a méretek helyes értelmezése nem feltétlenül utólagos kézi feladat, hanem már az automatizált munkafolyamat része lehet.
A gyártás előtt természetesen a végleges szabászlista és a technológiai adatok ellenőrzése továbbra is indokolt.
Közvetlenül CNC-re küldhető a SketchUp-modell?
A modell lehet a gyártási adat egyik forrása, de a CNC-megmunkáláshoz technológiai előkészítés szükséges. A geometriából megfelelő CAM- vagy más gyártási rendszernek kell meghatároznia a műveleteket és a szerszámpályákat.
Kell programozni ahhoz, hogy asztalosként SketchUpot használjak?
Nem. A SketchUp önmagában is jól használható 3D bútortervezésre. A programozás akkor válhat érdekessé, ha saját automatizmusokat vagy speciális bővítményeket szeretnél készíteni, de kész bővítményekkel programozási tudás nélkül is jelentősen bővíthető a munkafolyamat.
Az AI kiválthatja a SketchUpban végzett szakmai tervezést?
Az AI sok tervezési és fejlesztési feladatot felgyorsíthat, de a műszaki döntésekhez továbbra is megbízható adatokra és ellenőrzésre van szükség. Különösen hasznos lehet akkor, ha a meglévő modellező, kalkuláló és gyártás-előkészítő eszközöket segít összehangolni.
